0" data-end="58">درباره محاسبه سطح مقطع سیم و کابل | راهنمای انتخاب صحیح

انتخاب سطح مقطع مناسب سیم و کابل نقش مهمی در ایمنی و کارایی سیستم‌های الکتریکی دارد. استفاده از سیم و کابل با مقطع نامناسب می‌تواند منجر به افت ولتاژ، گرم شدن بیش از حد، اتلاف انرژی و حتی آتش‌سوزی شود. بنابراین، محاسبه صحیح آن ضروری است.

عوامل مؤثر در انتخاب سطح مقطع سیم و کابل

برای محاسبه سطح مقطع مناسب، فاکتورهای زیر را باید در نظر گرفت:

جریان عبوری (آمپر): میزان جریانی که از سیم عبور می‌کند.
طول سیم یا کابل: هرچه طول بیشتر باشد، افت ولتاژ نیز بیشتر خواهد شد.
جنس سیم (مس یا آلومینیوم): سیم‌های مسی رسانایی بالاتری نسبت به آلومینیومی دارند.
نوع عایق سیم و کابل: عایق‌های مختلف، دمای کاری متفاوتی دارند.
شرایط نصب: دفن در زمین، عبور از کانال، دمای محیط و نحوه سیم‌کشی تأثیرگذار هستند.

جدول استاندارد سطح مقطع سیم و کابل بر اساس جریان

سطح مقطع سیم (mm²)	جریان مجاز مسی (A)	جریان مجاز آلومینیومی (A)
1.5	16	10
2.5	25	16
4	32	21
6	40	27
10	55	38
16	75	50
25	100	65
35	125	80

نکته: مقادیر بالا برای نصب در هوای آزاد و شرایط استاندارد در نظر گرفته شده‌اند. برای نصب در لوله، سینی کابل یا دفن در زمین، باید از ضرایب تصحیح استفاده کرد.

نکات مهم در انتخاب سطح مقطع سیم و کابل

✔ همیشه کمی بالاتر از مقدار محاسبه‌شده را انتخاب کنید تا از داغ شدن بیش از حد سیم جلوگیری شود.
✔ در مسیرهای طولانی، افت ولتاژ را در نظر بگیرید و سطح مقطع را افزایش دهید.
✔ برای بارهای حساس، از کابل‌های با کیفیت و دارای استانداردهای ایمنی استفاده کنید.
✔ برای جریان‌های بالا، کابل آلومینیومی اقتصادی‌تر است اما سطح مقطع بزرگ‌تری نسبت به مسی نیاز دارد.

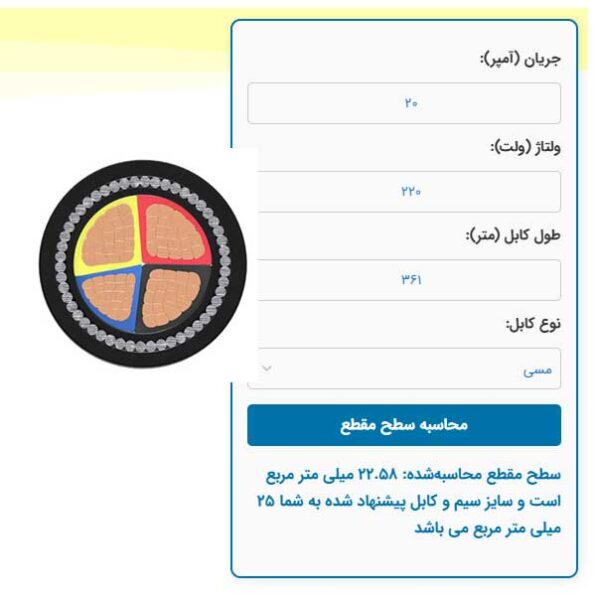

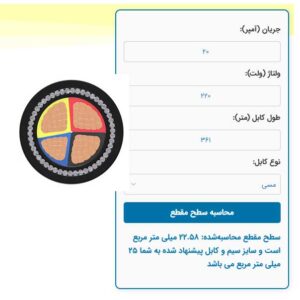

درباره افزونه محاسبه سطح مقطع سیم و کابل

این افزونه شاخص های لازم را از کاربر دریافت می کند و بهترین سایز سیم و کابل را به کاربر معرفی می کند.
